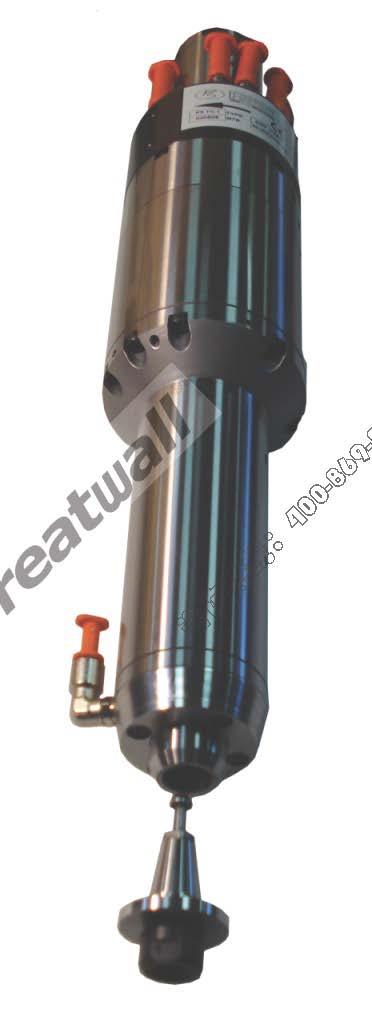

PS电主轴展品信息

产品型号：PS-TC-150-cus

产品各项技术参数：

1.Max speed最高转速：18000r/min

2.Max torque最大扭矩最大扭矩：13Nm (S1)

3.Max power最大功率：18KW (S1)

4.Spindle's front largest diameter with cooling water jacket主轴带电机冷却水套后前端最大安装直径：￠150mm

5.Taper of spindle runout主轴锥孔跳动：0.002mm

6.Ø65 front hybrid ceramic bearing主轴前端轴承最大直径为：￠65mm

7.inlet air coolant motor(6 bar) (G1/8″)冷却液入口(6 bar) (G1/8″)

8.coolant outlet  (G1/8″)冷却液出口

9.hydraulic pressure unclamping tool ( 60 bar max) (G1/4″) 液压松刀

10.oil inlet to block the shaft (50 bar) (Ø5) 轴密封油入口

11.Electric connection 电气连接

3         phases motor -  earth 三相电机- 接地

12.outlet sensor’s cables (S1 – S2 – S3 ) 刀具传感器

S1 = Tool’s arbor clamped 刀具夹紧时

S2= piston under pressure ready for receving tools arbor 无刀状态监测

The electrospindle cannot turn 主轴不可旋转

   S3= signal of spindle rotating 主轴旋转

13.Front – side pressurization ( 1-1.5 bar max) (G1/8″) 前端气密封

产品特点：

1.    该主轴立式使用，可用于珠宝行业、牙齿模具行业，手机行业及轮胎模具行业的雕铣加工等。the spindlet use for vertical , can be used in jewelry industry, teeth mold industry, mobile phone industry and the industry of the tire mold carving and milling processing etc..

2.     主轴关键零部件配置采用欧洲著名品牌的ATE电机、SNFA陶瓷球轴承、balluff传感器。The main parts  using famous brand in europe ATE motor, SNFA ceramic ball bearings, Balluff sensor

3.       主轴液压松刀，松刀压力最大60bar，主轴刀具卡紧用碟簧，卡刀时所需液压压力最大60bar（顶液压缸活塞用）。hydraulic pressure unclamping tool , max pressure  60bar,  tool clamping with disc spring, hydraulic pressure clamping tool 60bar (rerurn cylinder piston).

4.       主轴轴承采用永久脂润滑。Bearings's lubrication by permanent grease

5.       可采用ISO40刀柄形式。Tool holder ISO40

6.       具有锥孔吹气功能，实现主轴换刀过程中的刀柄及锥孔的清洁。Tool cleaning

7.       主轴电机自带外冷水冷套，无需用户自己设计水冷套，安装使用更加方便可靠。Spindle  with cooling water jacket

产品图纸：

 如需查看图纸,请点击http://www.greatwalltrade.com/tz/634-03.pdf
