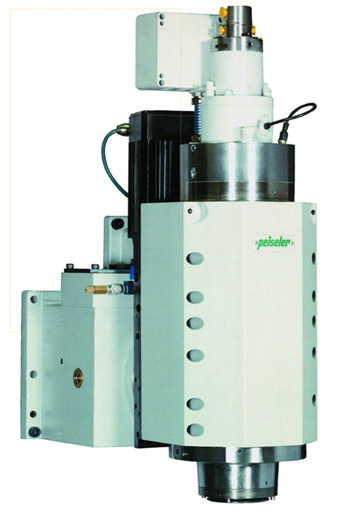

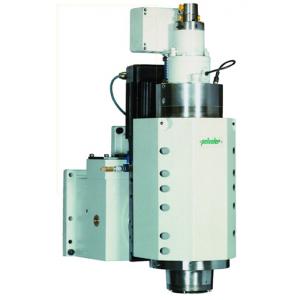

SKU200----摆头“小霸王”
SKU200是派士乐SKU系列中规格最小的一款产品
SKU系列
SKU系列是派士乐生产的OTT蜗轮双蜗杆数控摆动主轴头系列产品。
主要作用
1. 与派士乐数控旋转工作台相配合，实现对工件进行5面或者3个方向的加工。
2. 当五轴加工中心加工较深、较陡的型腔时，采用SKU系列主轴头的附加回转及摆动能够为立铣刀的加工创造最佳的工艺条件，并避免刀具及刀杆与型腔壁发生碰撞，减小刀具加工时的抖动和刀具破损的危险，从而有利于提高加工工件的表面质量、加工效率和刀具的耐用度。
主要特点
高精度、大扭矩、大承重
主要参数
电主轴孔直径范围(mm) | 135～170 |
旋转轴形式 | 卧式 |
最高摆动速度(rpm) | 33 |
蜗轮蜗杆传动比(标准) | 90 |
电机扭矩(Nm) | 7.3 |
夹紧/松开方式 | 液压 |
夹紧/松开压力(bar) | 60 |
最大承重(kg) | 230 |
最大承重时允许的最大惯量(kgm2) | 20 |
最大倾覆力矩(Nm) | 2500 |
夹紧时最大切向力矩(Nm) | 1400 |
非夹紧时最大切向力矩(Nm) | 660 |
蜗轮蜗杆分度精度(″) | ±10 |
摆动轴定位精度(″) | ±3 |
重复定位精度(″) | ±1 |
摆动端面跳动(mm) | 0.01 |
重量(kg) | 180 |
