来自德国，科技代表质量，历史证明品质
产品特色：结构紧凑，动态性能高，扭矩大
主要应用：机床改造，机床增加轴，可增加液压夹盘，可做车床主轴
主要参数
技术参数如下:

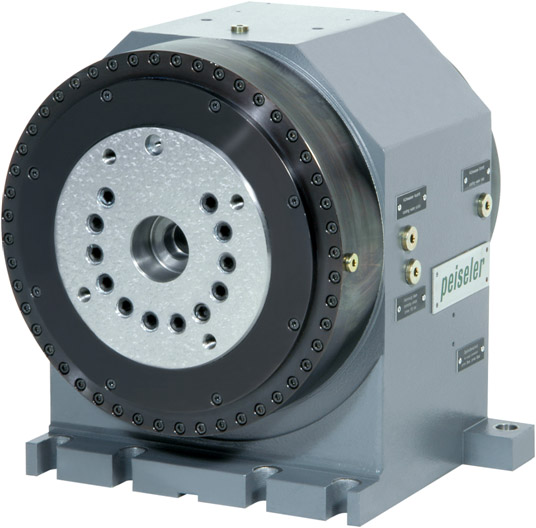

Peiseler NC Direct Driven Table Type派士乐数控直驱立式转台 型号：AWD280
Axis of rotation旋转轴线 horizontal 立式
Center height中心高度 210mm
Diameter of faceplate台面直径 Ø280mm
Axial run-out of faceplate,max台面最大轴向跳动 0.01mm/200mm
Rectangularity of faceplate to base
Incl.tumbling error,max 端面跳动 0.01mm/200mm
Incl.T-slots,DIN 650台面包含放射型T型槽DIN650标准 2×14 H7
2×14 H12
Diameter of center bore中心孔直径 Ø 50 H7
Radial run-out of center bore, max.中心孔径向跳动 0.01mm
Bearing of faceplate德国INA公司转台专用YRT轴承 axial/radial轴向/径向
Diameters of bearing轴承尺寸 240×150mm
Driven direct torque motor由力矩电机直接驱动
Incl. encoder type直装编码器型号 德国海德汉编码器RCN 228
With a system accuracy of 直装编码器后定位精度 ±3″
Repeatability重复定位精度 ±1″
The following based on water cooling:以下为水冷条件下参数：
Peak torque峰值扭矩 600Nm
Continuous torque持续扭矩 330Nm
Peak current峰值电流 56.2A
Continuous current持续电流 23.3A
Continuous power dissipation, max.最大功率消耗 4670W
Temperature difference(in put- out put)温差 5 K
Water flow, min.流量 13L/分
Pressure drop, max.最大压力损耗 2 bar
Pressure input, max.最大输入压力 10bar
Speed of faceplate, max.最高转速 180rpm
Tilting torque, max.最大倾覆力矩 4000Nm
Axial load, max.转台中心允许切削力 20000N
Transport load, max.最大承重 250kg
Permissible inertia resulting from transport load, max.（depending on acceleration ramp）
最大承重时的最大惯量(基于传动比和加速度） 5 kgm2
Type of clamping 夹紧方式 hydraulic液压/active主动
Required pressure for releasing松开压力 100-120 bar
Clamping torque, max最大夹紧扭矩 1400Nm
Incl. air purge connection包括空气涤清接头
Required air purge input, max.最大输入气压 6 bar
air purge output, max. 最大输出气压 0,2 bar
