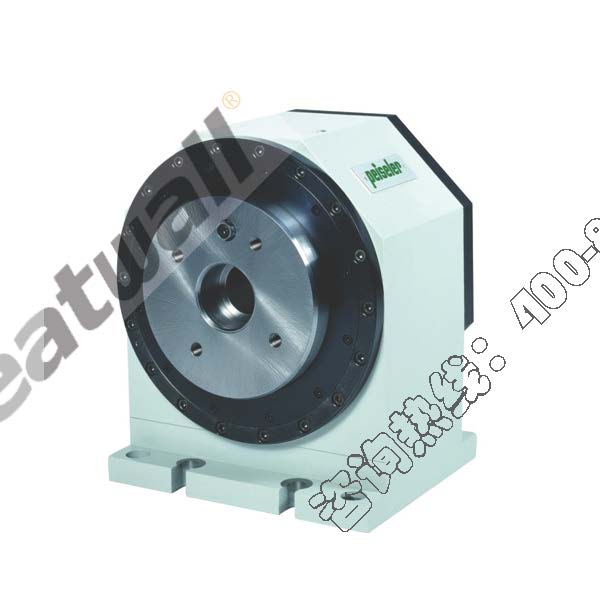

AWD Series--NC Horizontal Table Type AWD 系列--数控卧式转台-力矩电机直驱式

注：台面尺寸按客户要求
Peiseler NC-Vertical Table Type 数控卧式转台--力矩电机直驱式	AWD100	AWD160	AWD200	AWD280	AWD400	AWD520	AWD630	AWD800
Dimensions of faceplate 工作台面尺寸（mm）	100	160	200	280	400	520	630	800
Max.center bore diameter 中心通孔直径(可定制) （mm）	18	40	40	40	40	50	50	50
Axis of rotation 旋转轴形式	卧式	卧式	卧式	卧式	卧式	卧式	卧式	卧式
Max.speed of faceplate 最高转速（rpm)	500	350	280	200	100	80	60	40
Unit weight 转台重量（Kg）	45	60	70	100	250	360	500	800
Clamping type 夹紧方式	液压	液压	液压	液压	液压	液压	液压	液压
pressure for clamping/Unclamping 夹紧/松开压力 (bar)	63	63	63	63	63	63	63	63
Transport load, max. 最大承重 ( Kg)	80	150	200	300	800	1000	1500	2000
Max.mass moment of inertia 最大承重时允许的最大惯量 (Kgm² )	0.8	2	6	12	25	50	100	200
Axial load, max. 转台中心允许最大切削力（N）	3000	4000	10000	20000	40000	60000	80000	120000
Tilting torque, max. 最大倾覆力矩（Nm）	800	1200	3200	5000	8500	16000	20000	30000
Max.tangential torque with clamping actuated 夹紧时最大切向力矩（Nm）	240	800	1200	2000	3200	4000	8000	14000
unclamping torque,max 非夹紧时最大切向力矩（Nm）	80	400	600	800	1600	2000	3000	4500
With an encoder system accuracy of 转台定位精度	±3＂	±3＂	±3＂	±3＂	±3＂	±3＂	±3＂	±3＂
Repeat accuracy 转台重复定位精度 (＂)	±1＂	±1＂	±1＂	±1＂	±1＂	±1＂	±1＂	±1＂
Concentricity of the pilot diameter 中心孔径向跳动(mm)	0.005	0.005	0.008	0.01	0.01	0.012	0.01	0.01
Plane parallelism including wobble 工作台面跳动(mm)	0.005	0.008	0.008	0.01	0.01	0.012	0.01	0.01
cooling power 冷却功率（W）	1200	2000	3000	4000	7500	7500	9500	11000
coolent flow, min. 冷却剂流量 (l/min)	5	9.5	10	15	22	22	27	31
Pressure input , max. 冷却剂最大输入压力 (bar)	10	10	10	10	10	10	10	10
Pressure loss in the heat exchanger冷却剂压力损失（bar）	0.2	0.2	0.6	0.8	3	3	4	4
Center height工作台中心高(mm)	125	165	210	210	300	380	420	500
