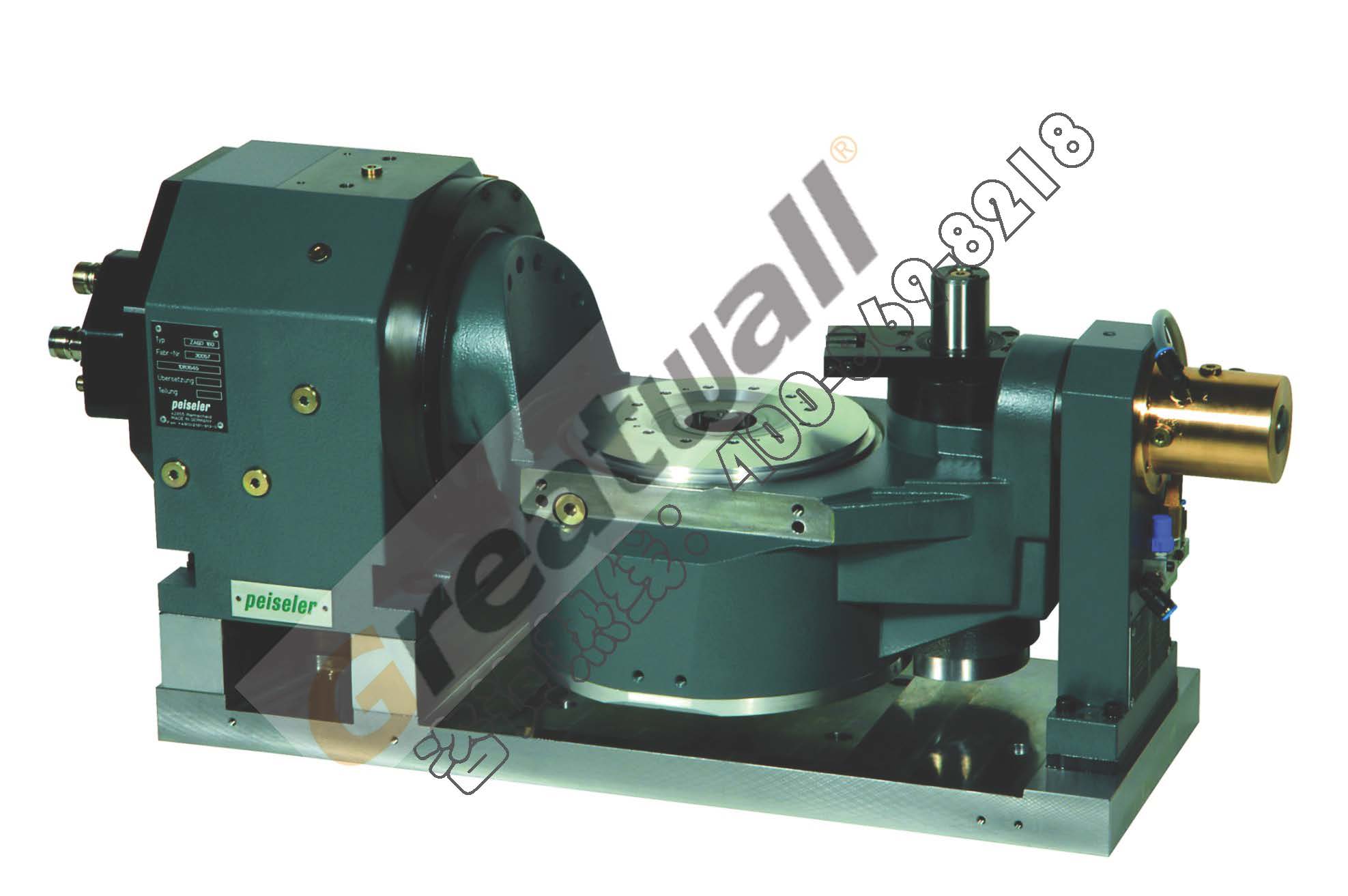

| ZASD Series--Direct drive NC rotary tilt unit ZASD 系列--力矩电机直驱可倾（摇篮/悬臂）式回转工作台 | ||||||||||||
| 注：台面尺寸按客户要求。 | ||||||||||||
| Direct drive NC rotary tilt unit 力矩电机直驱可倾（摇篮/悬臂）式回转工作台 | ZASD125 | ZASD160 | ZASD280 | ZASD320 | ZASD400 | ZASD520 | ||||||
| A轴 | C轴 | A轴 | C轴 | A轴 | C轴 | A轴 | C轴 | A轴 | C轴 | A轴 | C轴 | |
| Dimensions of faceplate 工作台面尺寸（mm） | ─ | Φ125 | ─ | Φ160 | ─ | Φ280 | ─ | Φ280 | ─ | Φ400 | ─ | Φ520 |
| Max.center bore diameter 中心通孔直径(可定制) （mm） | ─ | 18 | ─ | 30 | ─ | 40 | ─ | ─ | 40 | ─ | 60 | |
| Axis of rotation 旋转轴形式 | 卧式 | 立式 | 卧式 | 立式 | 卧式 | 立式 | 卧式 | 立式 | 卧式 | 立式 | 卧式 | 立式 |
| Speed of faceplate, max 最高转速 （rpm） | 400 | 600 | 250 | 250 | 200 | 200 | 50 | 80 | 25 | 100 | ||
| Drive 驱动方式 | 电动 | 电动 | 电动 | 电动 | 电动 | 电动 | 电动 | 电动 | 电动 | 电动 | 电动 | 电动 |
| Unit weight 转台重量（Kg） | 80 | 120 | 370 | 1,200 | 1,750 | 2000 | ||||||
| Clamping type 夹紧方式 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 |
| pressure for clamping/Unclamping 夹紧/松开压力 (bar) | 63 | 63 | 200 | 63 | 200 | 63 | 20 | 63 | 100 | 100 | 60 | 60 |
| Transport load, max. 最大承重 ( Kg) | ─ | 20 | ─ | 60 | ─ | 200 | ─ | 350 | ─ | 500 | ─ | 1200 |
| Max.mass moment of inertia 最大承重时允许的最大惯量 (Kgm² ) | ─ | 0.02 | ─ | 0.18 | ─ | 0.6 | ─ | 100 | ─ | 30 | ─ | 100 |
| Axial load, max. 转台中心允许最大切削力 （N） | ─ | 1600 | ─ | 2000 | ─ | 4000 | ─ | 5000 | ─ | 6000 | ─ | 12000 |
| Tilting torque, max. 最大倾覆力矩 （Nm） | ─ | 500 | ─ | 1200 | ─ | 2000 | ─ | ─ | 3200 | ─ | 6400 | |
| Max.tangential torque with clamping actuated 夹紧时最大切向力矩 | 730 | 240 | 840 | 400 | 1200 | 1000 | 5000 | 2000 | 6000 | 8000 | 9000 | 4500 |
| unclamping torque,max 非夹紧时最大切向力矩（Nm） | 40 | 17 | 145 | 60 | 290 | 115 | 2100 | 1400 | 2600 | 2800 | 3000 | 1200 |
| With an encoder system accuracy of 转台定位精度 | ±10＂ | ±10＂ | ±2.5＂ | ±2.5＂ | ±2.5＂ | ±2.5＂ | ±2.5＂ | ±2.5＂ | ±2.5＂ | ±2.5＂ | ±2.5＂ | ±2.5＂ |
| Repeat accuracy 转台重复定位精度 (＂) | ±3＂ | ±3＂ | ±1＂ | ±1＂ | ±1＂ | ±1＂ | ±1＂ | ±1＂ | ±1＂ | ±1＂ | ±1＂ | ±1＂ |
| Concentricity of the pilot diameter 中心孔径向跳动(mm) | ─ | 0.005 | ─ | 0.005 | ─ | 0.008 | ─ | 0.01 | ─ | 0.01 | ─ | 0.01 |
| faceplate wobble 工作台面跳动(mm) | ─ | 0.005 | <td style="BORDER-RIGHT: windowtext 1px solid; BORDER-TOP: windowtext; BORDER-LE||||||||||
