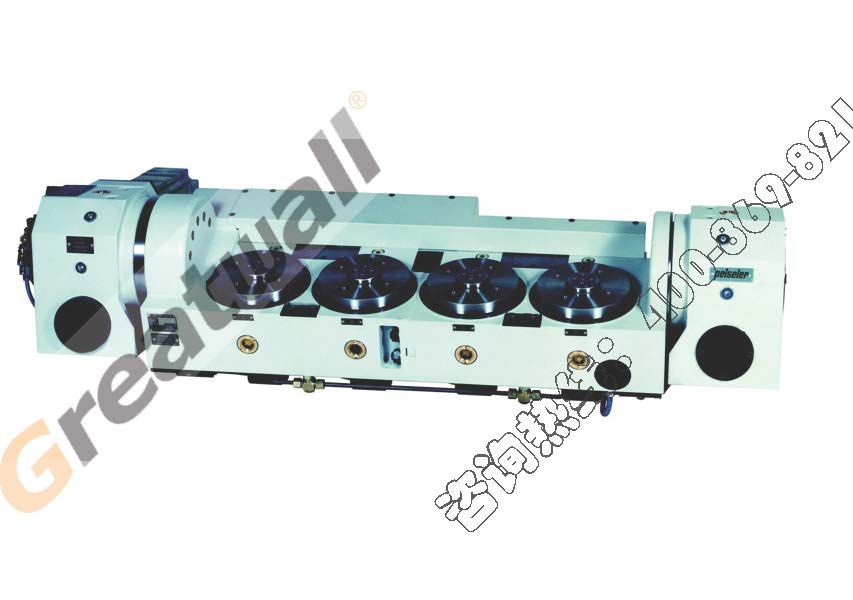

ZASM系列-可倾式多轴回转工作台-OTT蜗轮双蜗杆可倾(摇篮/悬臂)式

<td style="BORDER-RIGHT: windowtext 1px solid; BORDER-TOP: windowtext; B

ZAS Series --NC Multiple-axis-rotary-tilt unit ZAS 系列--可倾式多轴回转工作台-OTT蜗轮双蜗杆可倾（摇篮/悬臂）式
注：“p”表示气动夹紧 ，台面尺寸按客户要求。
NC rotary-tilt unit  可倾式回转工作台-OTT蜗轮双蜗杆可倾（摇篮/悬臂）式	ZAS 160-2		ZAS 160-4		ZAS 200-2		ZAS 200-4		ZAS 280-2		ZAS 400-2		ZASD 200-2		ZASD 280-2
	A轴	C轴	A轴	C轴	A轴	C轴	A轴	C轴	A轴	C轴	A轴	C轴	A轴	C轴	A轴	C轴
Dimensions of faceplate 工作台面尺寸（mm）	─	Φ160	─	Φ160	─	Φ200	─	Φ200	─	Φ280	─	Φ400	─	200	─	280
Max.center bore diameter 中心通孔直径(可定制) （mm）	─	40	─	40	─	40	─	40	─	60	─	60	─	70	─	100
Axis of rotation 旋转轴形式	卧式	立式	卧式	立式	卧式	立式	卧式	立式	卧式	立式	卧式	立式	卧式	立式	卧式	立式
Max.revolutions per minute  最高转速 （rpm)	33	40	33	33	24	33	20	30	20	25	20	20	50	1500	50	1000
Ratio of worm gear 涡轮蜗杆传动比(标准)	72	90	90	90	90	72	90	72	90	90	90	90
Drive 驱动方式	电动	电动	电动	电动	电动	电动	电动	电动	电动	电动	电动	电动	电动	电动	电动	电动
Drive torque 电机扭矩（Nm）	6	6	10	10	10	10	12	10	18	22	18	25
Unit weight 转台重量（Kg）	250		350		400		600		1000		1000		500		1400
Clamping/Unclamping type  夹紧/松开方式	液压	液压	液压	液压	液压	液压	液压	液压	液压	液压	液压	液压	液压	液压	液压	液压
pressure for clamping/Unclamping  夹紧/松开压力  (bar)	63	63	63	63	63	63	63	63	63	63	63	63	63	63	100	100
Transport load, max. 最大承重 ( Kg)	─	60	─	60	─	100	─	80	─	300	─	300	─	150	─	300
Max.mass moment of inertia    最大承重时允许的最大惯量 (Kgm²)	─	4	─	8	─	6	─	10	─	10	─	10	─	7	─	19
Axial load, max. 转台中心允许最大切削力（N）	─	2000	─	2000	─	3000	─	3000	─	4000	─	4000	─	3000	─	4000
Tilting torque, max. 最大倾覆力矩（Nm）	─	1200	─
