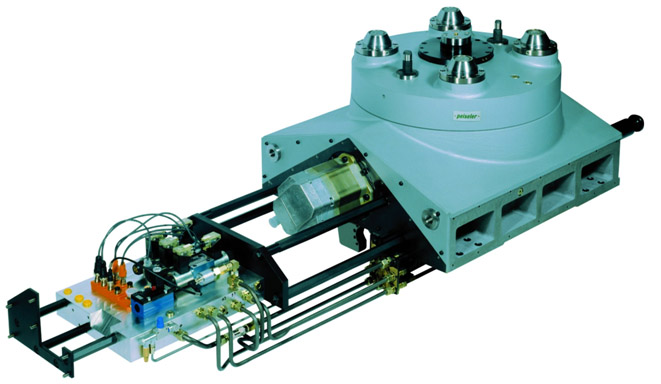

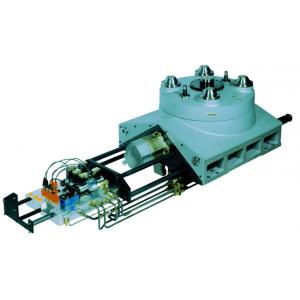

ATU 520 立式NC转台
技术参数 |
最小台面直径 | mm | 520 |
旋转轴为 | ./. | 立式. |
承载能力 | kg | 3.000 |
工作台最高转速 | Rpm | 12 |
轴承直径 | mm | 450 x 325 |
蜗轮副传动比 | ./. | 180 |
中心定位孔尺寸 | mm | 200 |
驱动扭矩 | Nm | 18 |
转台重量 | kg | 480 |
最大倾覆力矩 | Nm | 16.000 |
转台中心允许切削力 | N | 60.000 |
最大转动惯量 | kgm2 | 740 |
夹紧时的最大切向扭矩 | Nm | 5.000 |
非夹紧时的最大切向扭矩 | Nm | 3.400 |
刹紧方式 | ./. | 液压 |
刹紧压力 | bar g | 63 |
蜗轮副传动定位精度 | '' | +/- 10 |
直装编码器定位精度 | '' | +/- 3 |
重复定位精度 | '' | +/- 1 |
中心孔径向跳动 | mm | 0,01 |
平面度 | mm | 0,01 |
基准侧面垂直度 | mm | |
工作台高度 | mm | 230 |
除标准设计外、我们提供多种选购件和改型件. 我们非常高兴能满足您的特定要求. 请联系我们.
我们保留技术变更的权利、且不保证数据的准确性. 尺寸可能发生变化、具体取决于设计.
对数据表理解不全可能导致错误的设备选型和规格. Rev.4.2 / 15.12.2011
